ÚJ, SWIFT-E újrakonfigurálható 3D szenzor a Rockwell Automation termékcsaládjában

Az ipar fejlődik. A fogyasztók személyre szabható megoldások iránti elvárásai

végső soron növekvő keresletet eredményeztek a nagyobb termékváltozékonyság iránt,

ösztönzözve a rugalmasabb gyártást és a nagyobb géphelyigények áttekintését.

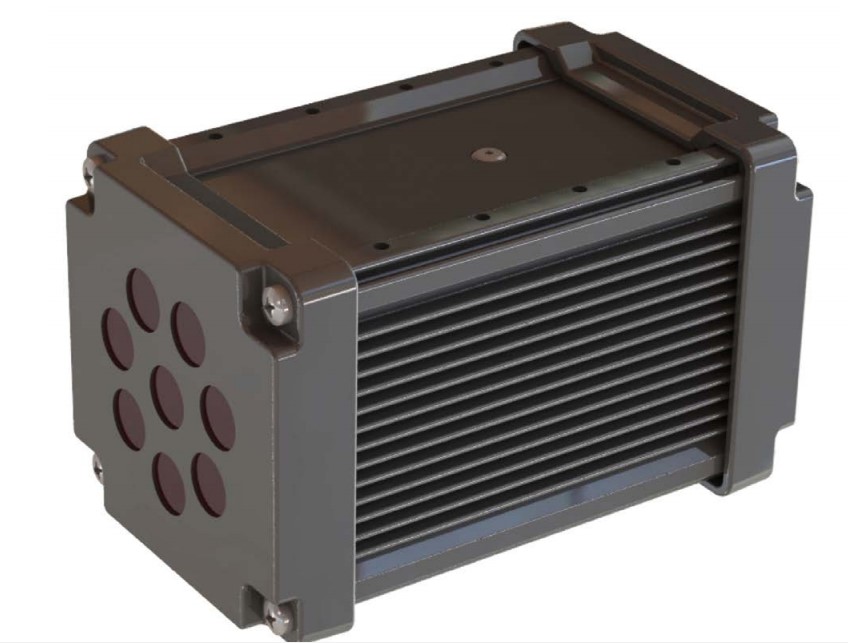

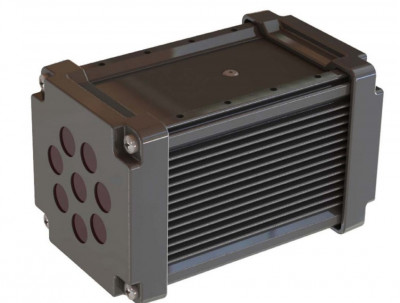

Az új Swift-E egy teljesen újrakonfigurálható 3D érzékelő, amely lehetővé teszi

gépgyártók és gyártóüzemek alkalmazkodását az új piaci trendekhez.

A változó termékekhez vagy körülményekhez való alkalmazkodás képessége teszi a Swift-E-t

ideális megoldássá nagy rugalmasságot igénylő gyártósorokhoz.

A Swift-E beépített alkalmazási profilokat tartalmaz magasság vagy a távolság

méréshez. Ezek a megoldások testreszabhatóak egy könnyen használható,

webalapú felületen, amelyhez nincs szükség további szoftverre.

A firmware frissítések lehetővé teszik a Swift-E számára, hogy kibővítse képességeit.

A Swift-E gyorsan és egyszerűen integrálható az Allen-Bradley® Logix vezérlőkkel

EtherNet / IP-n,  valós idejű adatelérést biztosít a termelékenység maximalizálásához

és segít elkerülni a nem tervezett gépleállásokat.

Jellemzők:

A Swift-E ™ egy új típusú érzékelő,  a 3D Time-of-Flight (ToF) technológián alapul,

amely lehetővé teszi a gyors és megbízható, teljes körű felhasználást újrakonfigurálható magasság vagy távolság mérés kapcsán

• Gyors és megbízható 3D érzékelés
• EtherNet / IP kapcsolat és Studio 5000® adds-on profil (AOP)
• Teljes mértékben konfigurálható a beépített webfelületen keresztül (nincs szükség külső szoftverre)
• Akár 255 különféle tárolt sablon, mindegyik legfeljebb 64 virtuális, a felhasználó által meghatározott alakú érzékelési zónával
• Integrált közel infravörös (NIR) megvilágítás, nagyon alacsony a környezeti fényre való érzékenység

Magasság vagy távolság mérése

A Swift-E lehetővé teszi a felhasználó számára több virtuális érzékelési zóna konfigurálását statikus vagy  mozgásban lévő tárgyak magasság vagy távolság méréséhez. Az egyedi virtuális

érzékelő zóna mért eredményei tag-ként állnak rendelkezésre a PLC-ben

Jelenlét érzékelés

A Swift-E beállítható arra, hogy segítségével könnyen összehasonlíthassunk

egy ismert magasságot egy virtuális érzékelési zóna mért magasságával.

 Az összehasonlítás eredménye (jó/nem jó vizsgálat) a Logix-ben elérhető boolean tagként minden előre definiált virtuális érzékelési zónához

Újrakonfigurálhatóság

Mindkét fenti megoldás kapcsán a Swift-E tartalmazhat 255 különböző sablont, mindegyikben külön akár 64 db virtuális érzékelési zónával, mindegyik az eszközben letárolva.

Az Ethernet IP keresztül a PLC bármikor meghatározhatja, melyik mérési profil legyen aktuális használatban, az adott sablon azonnali lehívásával.

Néhány alkalmazási példa

Robot raklapozás

• Gyakori kihívás annak igazolása a palletázó rendszerekben, hogy az összes termék átkerült az átadó állomásról a raklapra. A Swift-E használatával minden raklapszint érvényesíthető a teljesség érdekében, biztosítva a raklap integritását.

A 255 rendelkezésre álló sablonnal akár 255 különböző raklap elrendezés tárolható.

Doboz csomagolás ellenőrzése

• A modern doboz csomagoló rendszerek közül sok robotokat vagy pneumatikus átviteli rendszereket használ a termékdobozok kitöltéséhez. A doboz kitöltésének ellenőrzése döntő fontosságú – és elég nehéz. A Swift-E magasság- vagy teljességi ellenőrzést végezhet annak biztosítása érdekében, hogy minden mező ki legyen töltve az elvárásoknak megfelelően.

A teljesség ellenőrzése

• Számos ipari rendszerben igazolni kell a termék teljességét, jelenlétét / hiányát. A Swift-E érintés nélküli, széleskörű megoldást kínál az objektumok teljességének vagy magasságának érvényesítésére egy adott tartományra vonatkozóan számos ipari alkalmazásban.
